VisionFive2 开发板使用教程¶

我们会发以下材料，请核对清单：

VisionFive 2 开发板
nanoDAP 调试器
杜邦线若干（10根以上）
一张 32G SD卡
一个读卡器

请你自行准备一个手机充电器头，和 Type-C 线。

拆开包装后，请你将一下内容物交还到讲台：

写有 “昉·星光 VisionFive 2” 的纸壳
黑色静电袋
一包装有塑料螺丝脚垫的袋子
（如有）一个用袋子装着的 USB 网卡

其余垃圾请课后自行处理。

AGC_20250224_202142372

安装工具¶

在 VM 中：sudo apt install minicom 安装串口工具 minicom。

连接 UART 接口¶

使用三根杜邦线连接板子上的 GND, UART TX, UART RX 端口。

用右上角的 Pin 6, 8, 10。 注意不要连接到 5V Power 上面！！

实拍图：

-2147483648_-217187

将板子上的 GND, UART TX, UART RX 分别连接到调试器上的 GND, U_RX, U_TX 上面，注意 UART 的 RX 和 TX 是交叉的，调试器正反面都有端口提示。

-2147483648_-217189

不要接调试器上面的 5V 和 3V3 ！！！！也不要试图通过调试器给 VisionFive2 板子供电！！

连接到 VM¶

启动 VMware 中的虚拟机。

将调试器插入电脑USB口（macOS 用户请自备 Type-C 到 USB-A 转接器），你应该会收到以下提示。

选择 Conenct to a virtual machine。将调试器连接至虚拟机中。如果你没有看到这个窗口或错过了，你可以在菜单栏中选择 VM -> Removable Devices -> NXP DAPLink CMSIS-DAP -> Connect (Disconnect from Host)。

在虚拟机的终端中，执行 lsusb，你应该能看到一项 "NXP ARM mbed" 的项目，如果看不到，请报告助教。

在终端中执行：ls /dev/tty* 你应该能看到一项为 /dev/ttyACM0 ，这就是串口设备。如果看不到，请报告助教。

在终端中执行：sudo usermod -aG dialout oslab，输入密码确认后重启虚拟机。

重启后，在终端中执行：id，你应该会看到 gid 后面有一项 dialout。

在终端中执行 sudo minicom -s 设置 minicom 工具，你会进入如下界面，使用上下左右、ESC、Enter进行移动。

进入 Serial port setup，按 A 编辑 Serial Device 这一项，将其改为 /dev/ttyACM0

回车确认两次，回到 configuration 界面，选择 Save setup as dfl 回车确认，你应该能看到 Configuration Saved 提示。

选择 Exit 退出配置页面，进入 minicom 终端，使用 Ctrl A + X 退出 minicom。

使用普通用户 oslab 执行 minicom，你应该能正常打开串口。

板子上电¶

在打开 minicom 的情况下，用 Type-C 口给板子供电。

你应该能看到板子 Type-C 接口旁边有一个红色 LED 亮起，同时串口界面有显示、调试器上闪烁绿灯：

U-Boot SPL 2025.01-dirty (Feb 21 2025 - 21:15:06 +0800)
DDR version: dc2e84f0.
Trying to boot from SPI

OpenSBI v1.5.1
   ____                    _____ ____ _____
  / __ \                  / ____|  _ \_   _|
 | |  | |_ __   ___ _ __ | (___ | |_) || |
 | |  | | '_ \ / _ \ '_ \ \___ \|  _ < | |
 | |__| | |_) |  __/ | | |____) | |_) || |_
  \____/| .__/ \___|_| |_|_____/|____/_____|
        | |
        |_|

Platform Name             : StarFive VisionFive 2 v1.3B
Platform Features         : medeleg
...

U-Boot 2025.01-dirty (Feb 21 2025 - 21:15:06 +0800)

CPU:   sifive,u74-mc
Model: StarFive VisionFive 2 v1.3B
DRAM:  4 GiB
Core:  136 devices, 26 uclasses, devicetree: board
WDT:   Not starting watchdog@13070000
MMC:   mmc@16010000: 0, mmc@16020000: 1

StarFive EEPROM format v2

--------EEPROM INFO--------
Vendor : StarFive Technology Co., Ltd.
Product full SN: VF7110B1-2253-D004E000-40000798
data version: 0x2
PCB revision: 0xb2
BOM revision: A
Ethernet MAC0 address: 6c:cf:39:00:6c:bc
Ethernet MAC1 address: 6c:cf:39:00:6c:bd
--------EEPROM INFO--------
..

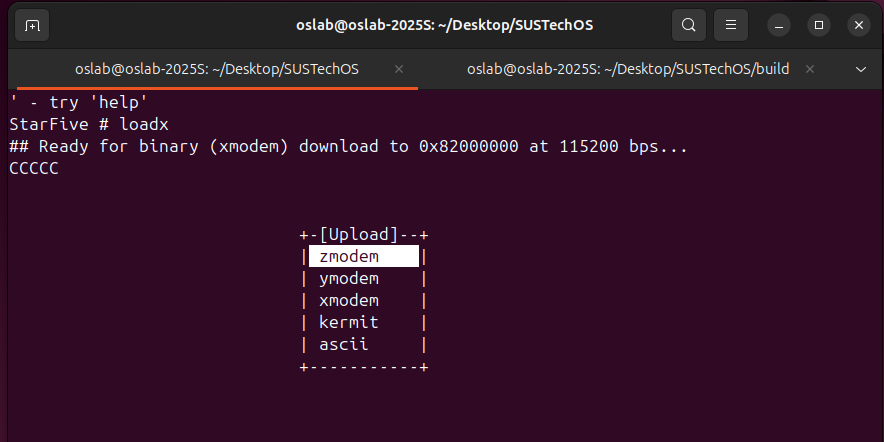

StarFive #
